超精密部品
コンタクトピン

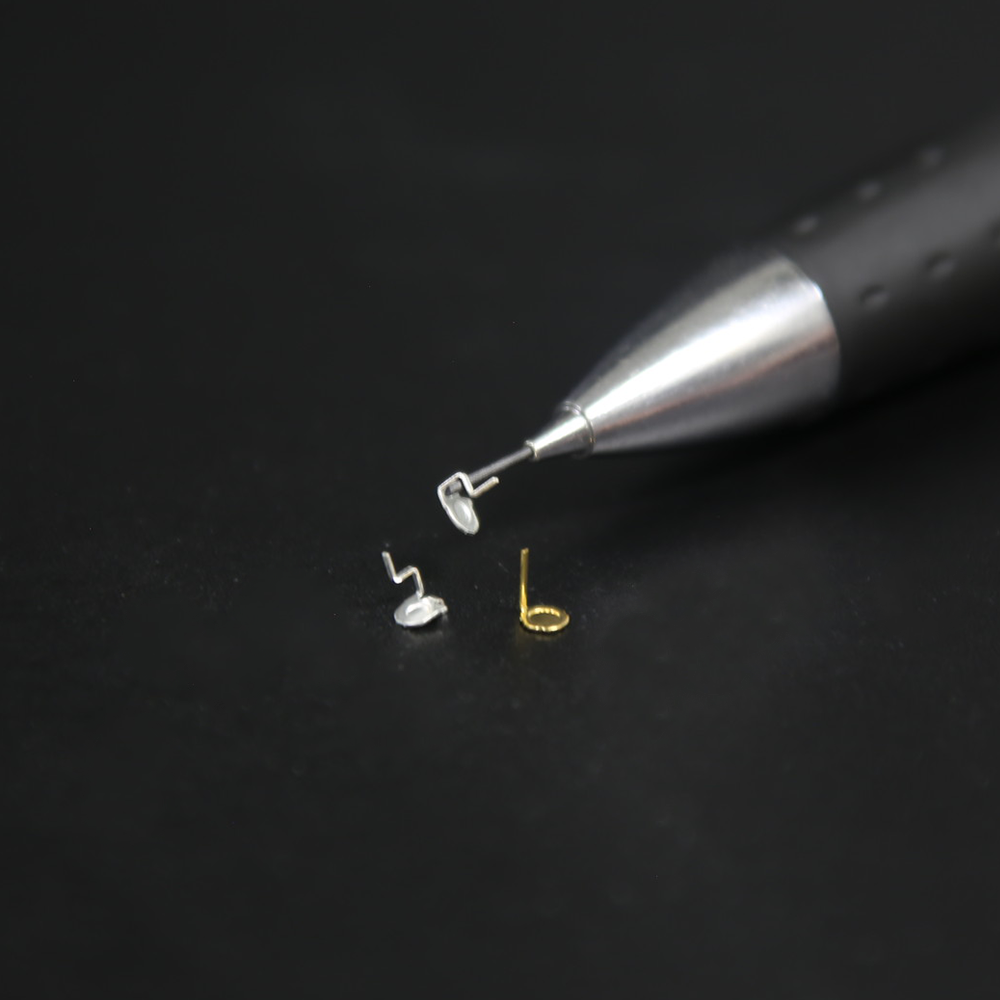

タッチペンのペン先のセンサー部品
シャーペンの芯よりも小さい部品に挑戦しました。
- 用途
- タッチペン
- 材質
- SUS304
- 板厚
- 0.2㎜
- プレス機
- 35t
- 後工程
- 金メッキ・銀メッキ
ご要望
極小部品ですが全数検査をして欲しい
難しかったこと
単品取りでは効率が悪いので多数個取りを検討し、精度保証と識別管理が重要になりました。
課題解決
順送金型で1ショット5個取りできる仕様にしました。また、専用振り分け治具を製作し全数検査を可能にしました。
