カメラ外観部品

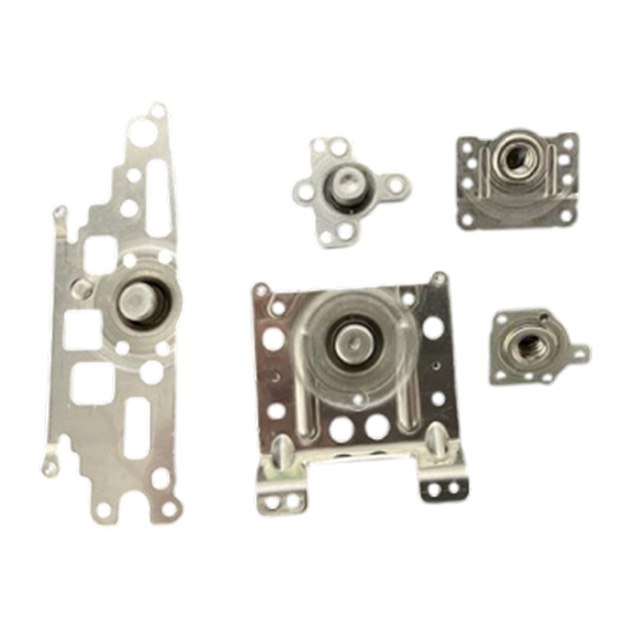

三脚ネジプレート
カメラ本体とカメラ三脚を固定するナット部分です。
- 用途
- ミラーレスカメラ
- 材質
- SUS430
- 板厚
- 1.0mm～1.5mm
- プレス機
- 300tサーボ
ご要望
2つの部品を接合していたが、順送プレスで一体部品にしたい。
難しかったこと
ナット部の深絞り加工だけでなく、プレート部の公差も厳しかったので繰り返し試作に挑戦しました。
ネジ部も外観の為、綺麗に仕上げるのが難しかった。
課題解決
300tサーボプレスで板厚の9倍の深絞り加工に成功し、作業標準化することにより精度管理を安定することができました。
タップについては標準品では上手く仕上がらなかった為、最終的に専用形状を作製しました。
アクセサリーシュー
ストロボを取り付ける部分です。
精度だけでなく外観検査の徹底を求められます。
- 用途
- ミラーレスカメラ
- 材質
- SPCC・C2680など
- 板厚
- 1.0
- プレス機
- 80t
- 後工程
- バレル → 熱処理 → バレル → メッキ(SPCC)
ご要望
切削加工並み精度、装飾メッキで色合いをこだわりたい。
難しかったこと
寸法精度は装飾処理後で保証する為、プレス成形後の寸法変化を見極めプレス品の狙い値を細かく設定する必要があった。
課題解決
しごき曲げ加工で公差と外観をクリアした。
後工程のメッキ処理ではメッキ液の管理までおこない外観品質を満足してもらえた。
